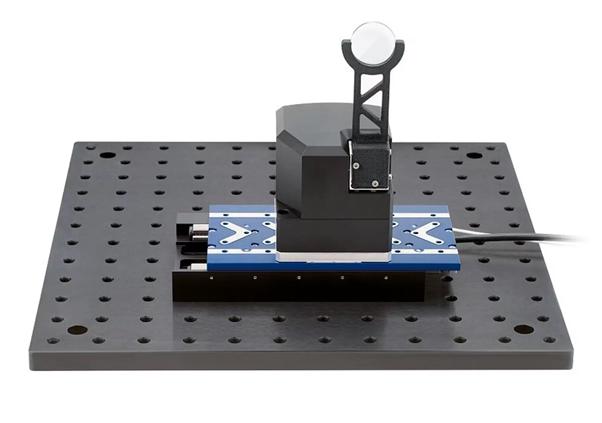

사진. 피아이코리아
6자유도 모션, 초소형 풋프린트, 고속 포토닉스 First-light 탐색 및 정렬 알고리즘이 컨트롤러 펌웨어에 통합되었다.

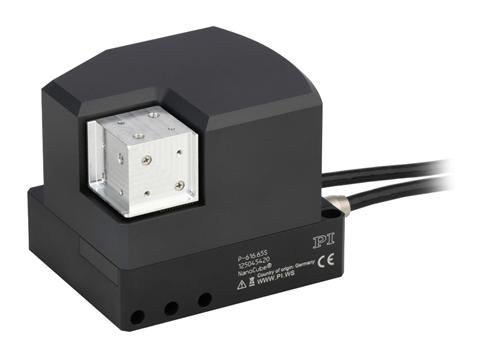

P-616.65S NanoCube® 6자유도 피에조 플렉셔 스테이지는 고속 포토닉스 및 마이크로 광학 정렬 작업에 최적화된 제품이다. X, Y, Z 방향 각각 500 µm의 선형 이동과 θX, θY, θZ 방향에서 3°의 회전이 가능한 병렬 키네마틱 6축 모션을 제공하며, 포토닉스∙반도체∙현미경 분야에서 소형화, 동적 성능, 정밀도의 새로운 기준을 제시한다. 사용자 프로그래밍이 가능한 가상 피벗 포인트와 컨트롤러 펌웨어에 직접 내장된 고속 정렬 루틴은 활용도를 더욱 높여 셋업 및 처리량을 가속화한다.
사진. 피아이코리아
마찰 없는 플렉셔 구조는 350 Hz의 공진 주파수로 높은 강성을 제공하며, 빠른 동적 응답과 고속 스탭 앤 세틀 성능을 구현한다. 이러한 특성은 자동 스캐닝과 다채널 포토닉스 얼라인먼트와 같은 고속 정렬 작업에 특히 적합하다.
1000억 회 사이클 수명이 입증된 PICMA® 세라믹 액추에이터로 구동되며, 24/7 고부하 환경에서도 뛰어난 신뢰성을 제공한다. 고해상도 센서 기반의 폐루프 위치 제어는 모든 축에서 나노미터급 반복 정밀도를 보장한다.
PI의 E-713 디지털 나노포지셔닝 컨트롤러와 결합하면, First-Light 탐지, 그래디언트 서치, 좌표 스캔, 다축 최적화를 위한 고속 펌웨어 루틴을 사용할 수 있다. 외부 스크립트나 PC 계산이 필요 없기 때문에 생산 환경에서 정렬 시간을 크게 단축한다.
NanoCube®는 포토닉스 산업을 위해 PI가 제공하는 다양한 정렬 솔루션 포트폴리오를 보완하는 제품으로, 우수성을 인정받은 헥사포드 기반 FMPA 시스템부터 비용·처리량 최적화에 초점을 둔 모듈형 PINovAlign 제품군까지 폭넓게 활용된다. 제조사들이 더 작은 풋프린트와 높은 처리량을 요구함에 따라, 새로운 피에조 플렉셔 기반 솔루션은 고부하 포토닉스 조립 및 테스트를 위한 강력한 도구가 될 것이다.
